大型偏擺重型材料架

 左右偏擺伺服送料生產線是專門針對板材圓片沖壓下料而設計搭配的組線形式，其通常由重型材料架、（材料整平機）、NC偏擺伺服送料機組成，通過NC偏擺伺服送料機的左右偏擺移動實現圓圓互切的下料，提高板材的利用率，也是目前節能、省料的圓片下料方式。
　　不過當板材料帶很寬時，晉志德NC偏擺伺服送料機的左右擺動幅度就會很大，此時若仍然使用標準型的重型材料架則會因擺動幅度過大，造成料帶的損壞及送料精度的不準。為根本解決此不足，晉志德機械專門研發生產了一種大型偏擺重型材料架，其結構特色是在NC偏擺伺服送料機左右偏移之時，能配合其產生一定距離偏擺移位，縮減料帶的擺動幅度，避免料帶的磨損與送料的不準。
　　

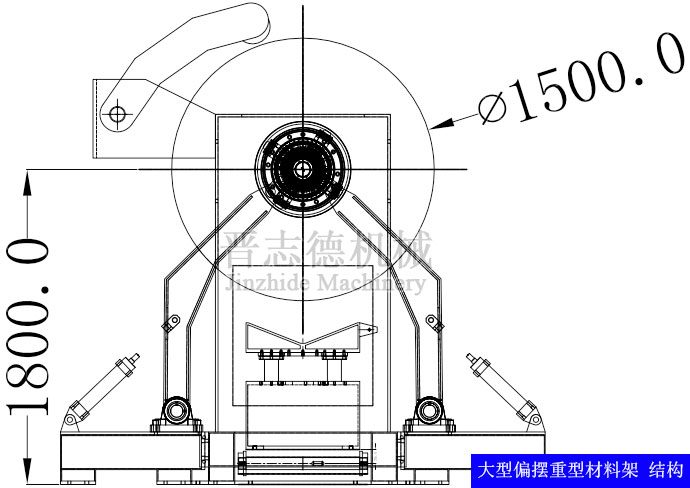

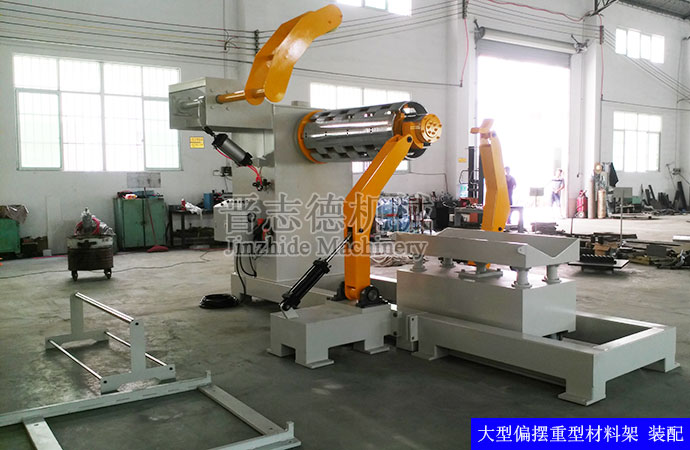

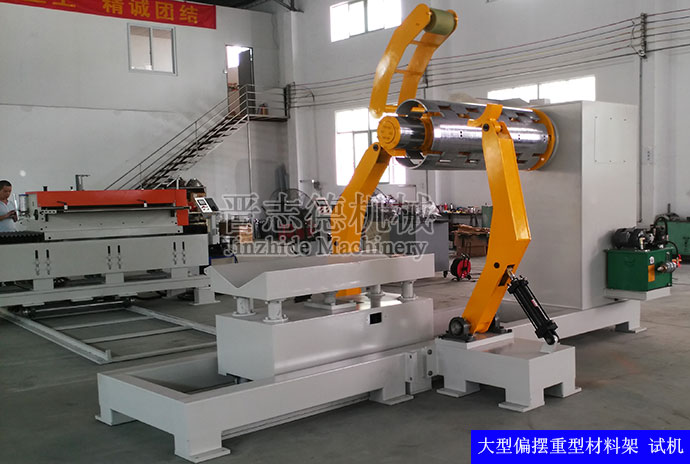

　　晉志德大型偏擺重型材料架采用滑軌式移位方式，大型液壓為移動動力（可調速），確保在開卷過程中，料架做自動偏擺運動，并帶有碟式剎車、氣動壓料臂、主軸支撐臂等各項設置，保證開卷偏擺的可靠性、穩定性與同步性。
　　現以晉志德1500大型偏擺重型材料架PMT-1500為例，詳細介紹一下其性能參數：
　　1、料卷寬度：100mm-1500mm
　　2、料架載重：15T（材料架前端加油壓支持機構）
　　3、擴張方式：液壓楔塊式
　　4、主軸擴張范圍：Φ450mm-Φ530mm
　　5、主軸驅動馬達：AC交流減速馬達，變頻器控制
　　
　　6、主軸傳動方式：雙排大節距鏈條傳動
　　7、主軸剎車方式：氣動碟式剎車
　　8、主軸放料方向：逆時針方向（送料從左至右方向）
　　9、料架壓臂：壓緊材料同時防止料卷在除去束帶后的松散，在重型材料架自動運行過程中壓輪跟隨著材料卷徑旋轉，以達到壓輪與料卷的線速度匹配，防止料卷散料。
　　10、壓輪規格：PU膠輪1個
　　11、壓輪驅動方式：有動力（減速馬達帶動）
　　12、壓料臂的動作方式：氣動驅動，可手動上升和下降，自動運行時可以選擇使用或者不使用。
　　
　　13、偏擺動力：油壓驅動，同時可以通過控制油量的方式控制料架的偏擺速度。
　　14、料架偏擺距離：1500mm
　　15、料架控制方式：變頻調速
　　16、料環控制：料弧下垂時通過感應料帶來反饋信號，可以控制放料架的啟動和停止，　以保證放料架與整平送料機之間有足夠合理的緩沖料弧。
　　17、主軸前端加油壓支撐裝置；增加主軸的載重可達15噸。
