高速滾輪送料機單向裝置

 高速滾輪送料機為了保證送料精準與調試的便捷性，都會在傳動系統的高速傳動軸與送料滾筒連接處設置單向傳動裝置（簡稱單向裝置），其是滾輪送料機的核心部件之一。
　　　
　　目前市場上常用的高速滾輪送料機單向裝置采用的是契形滾柱的結構形式，其力的傳動是靠圓柱形的滾柱與契形槽之間產生的摩擦力來傳遞動力的，高速滾輪送料機此種結構的單向裝置，雖然結構簡單、制造容易，但是滾柱與契形槽之間有時結合困難，同時，靠摩擦力來傳遞力量，其傳遞的力量較小的缺陷，因此導致市場上的滾輪送料機在長期使用后都會出現送料不準、不穩的現象。
　　　　　　　

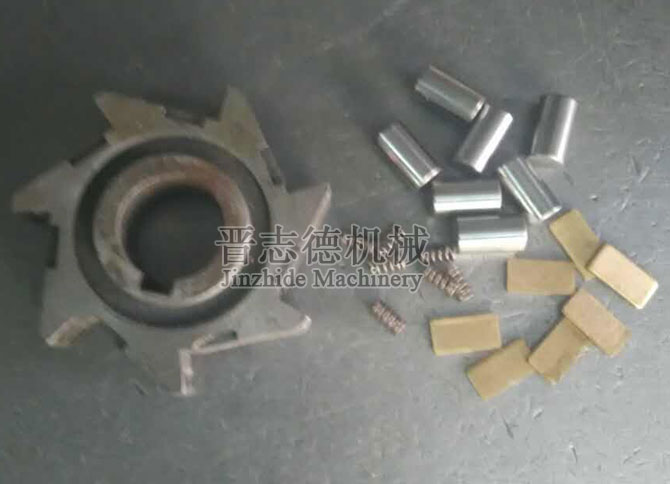

　　為了根除此種不足，晉志德高速滾輪送料機采用的是開創新型結構單向裝置，其單向裝置由調節輪、平墊圈、軸承、軸承蓋、傳動軸、密封圈、彈簧片、沉頭螺栓、制動鍵爪組成，從根本解決了現有的高速滾輪送料機棘輪式單向裝置存在的工作不可靠、傳遞力量較小的缺陷。
　　　
　　晉志德高速滾輪送料機單向裝置裝配時，將單向裝置調節輪套在送料機傳動軸的外圓上上，將彈簧片安裝在調節輪的位置，同時將制動鍵爪在調節輪與傳動軸所對應的凹槽內安裝，將兩片平墊圈從兩側安裝到調節輪的內圓孔與傳動軸的外圓上面。滾輪送料機新型單向裝置由于力的傳遞靠制動鍵直接傳動，所以傳遞的扭矩較大同時制動鍵有較大的力臂，在彈簧片的作用下容易轉動，所以其結合與分離也比較可靠，從根本上解決了單向裝置結合困難、工作不可靠及傳遞力量較小的不足。
