強力厚板三合一送料機

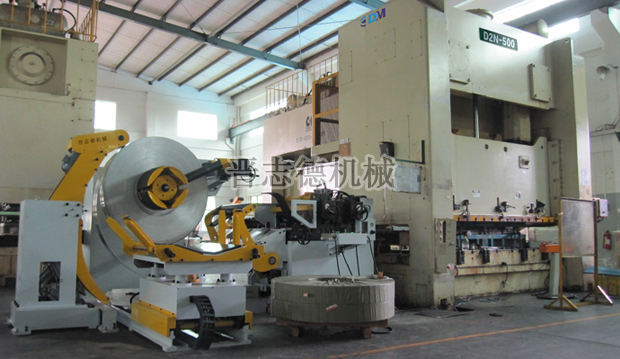

 NCSF9系列強力厚板三合一送料機又名可掀式高張力厚板三合一送料機，是晉志德機械專為高張力（屈服強度臨界值600N/mm2）、厚板（厚度在8mm-12mm）的材料進行自動化生產而研發生產的自動化機型，
　　　　

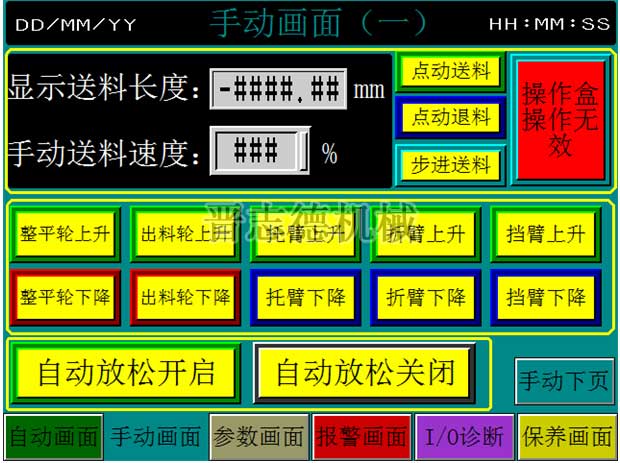

　　晉志德NCSF9系列強力厚板三合一送料機相比NCSF8系列厚板三合一送料機不僅是在整平、送料滾筒直徑，送料伺服馬達的功率上有所增大，而且整平送料機頭采用掀開式的結構、整平調節采用為先進的伺服控制系統進行微調代替了人工的蝸輪蝸桿手動調節，更重要的則是在整平送料機頭前增設了接料裝置與進料夾送裝置（包含導料裝置與料頭壓平裝置），使高張力厚板材料的入料、整平、送料也真正的實現了全自動化的生產，下面晉志德機械在此著重介紹一下接料裝置與進料夾送裝置（包含導料裝置與料頭壓平裝置）這兩大增設裝置，以此來了解其使用性能優勢。
　　1、NCSF9系列強力厚板三合一送料機接料裝置

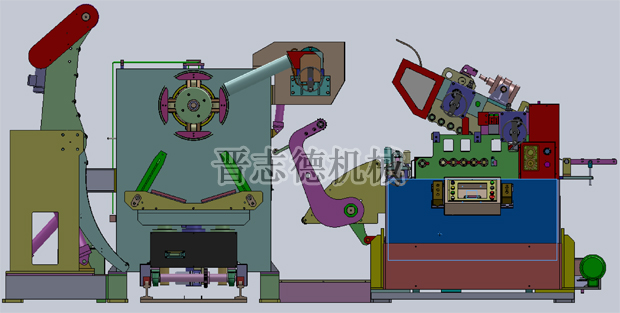

　　晉志德強力厚板三合一送料機接料裝置由支架、轉軸、曲柄、兩個驅動油缸、邊緣墻板、導料輥、上板及中板組成，其中支架安裝在整平送料機頭座側壁上，支架上樞接有轉軸，轉軸連接著曲柄，曲柄與品質可靠驅動油缸連接，同時轉軸的兩端各安裝有一塊具有弧形邊緣的墻板，且兩墻板的弧形邊緣處安裝有導料輥，中間設有上板與中板，中板上安裝有第二驅動油缸，第二驅動油缸驅動位于上板與中板之間的活動夾板。
　　　　
　　強力厚板三合一送料機接料裝置工作過程如下：當板材經三合一送料機料架部分開卷后，經托料裝置將料頭送至接料裝置前方時，接料裝置的轉軸在品質可靠驅動油缸和曲柄的驅動下相前方旋轉一定角度，使來料料頭順利與接料裝置接觸，并沿其上的導料輥繼續向前運送；在上板前方突出的導料板的阻擋和引導下進入上板與活動夾板之間，此時活動夾板在第二驅動油缸的驅動下向上運行，夾緊來料，然后接料裝置整體在品質可靠驅動油缸與曲柄的驅動下向后反向旋轉，使夾緊的材料與后方的進料夾送裝置入口相對位，待材料順利進入進料夾送裝置被夾住后，再次啟動第二油缸驅動使活動夾板向下運動，松開材料即可，由進料夾送裝置開始夾送。
　　2、NCSF9系列強力厚板三合一送料機進料夾送裝置（包含導料裝置與料頭壓平裝置）
　　　　
　　進料夾送裝置由導料裝置與料頭壓平裝置組成，導料裝置由托料架與擋料輪組成，其主要作用是通過調節托料架上擋料輪之間的距離，使進料寬度與兩導輪之間的距離相當，達到在寬度方向上限定來料的目的，確保來料從中間位置準確進入整平送料機頭；而料頭壓平裝置則是由驅動油缸、壓料滾筒、托料板組成，由驅動油缸驅動壓料滾筒配合托料板完成料頭的壓平，使其可順利進入整平送料機頭內。
