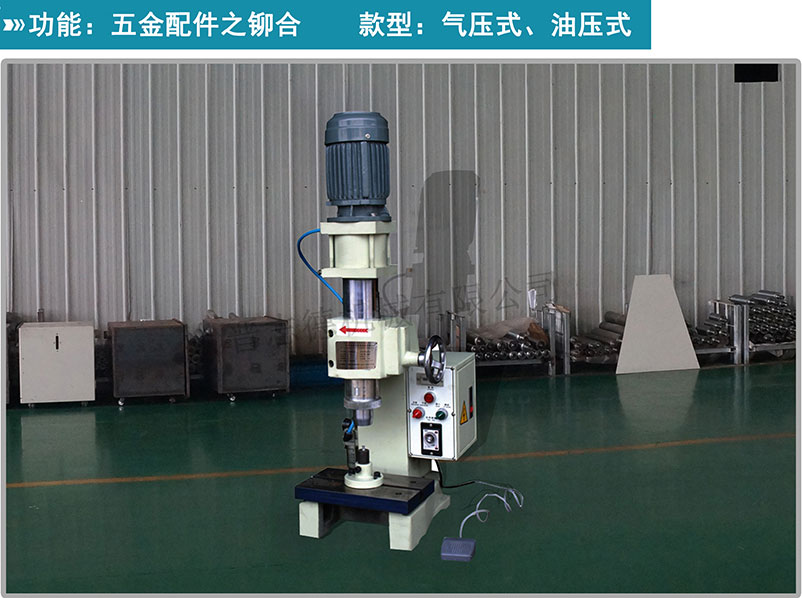

氣壓鉚釘機
產品特點
1、氣壓鉚釘機采用徑向結構,鉚接工件表面美觀,鉚接過程穩定無晃動。
2、氣壓元件全部采用進口件,質量可靠,另外增加雙向調速閥,方便鉚接參數調整,氣路加裝氣霧潤滑和氣體濾水功能。
3、臺面具有夾具梯形槽,工作臺中心孔徑與主軸軸線同軸,可用于夾具定位。
4、外管主軸可單上下調整、方便簡單、精準度高。
5、更換模具快速便捷、提高產能、適合少量多樣之工作場所、亦可線上工作。
6、主軸可高低調整,擴大了鉚合范圍。
7、整體機身鋼性強,無振動,無噪音。
8、特的電路設計,可實現旋鉚的連續動作,使用自動化操作時,定時儀可隨意調至適合的時間,提高生產效率,減低人為疏失。
9、精確度高,適合細小零件的鉚合加工耗氣量少,可節省能源。
10、故障率低,幾乎不需任何維護。操作簡便,無須經驗均可操作,更換模具快速,鉚合能力強。
11、壓力、行程、速度、鉚合時間勻為可調式。
12、根據客戶產品要求,機身高度,形狀,喉深、行程可特殊訂制,個別產品可加裝自動送料裝置,提高生產效率。
氣壓鉚釘機技術參數
型 號 | TC-136 | TC-141 | TC-143 |
馬 達[HP] | 1 | 1.5 | 2 |
主軸行程[mm] | 35 | 40 | 40 |
鉚釘能力(軟鋼)[mm] | 實心:0.5 ~ 4 空心:1 ~ 8 |
實心:1 ~ 7 空心:1 ~ 15 |
實心:2 ~ 9 空心:1 ~ 20 |
使用壓力 | 0.5 ~ 10 | ||
時間調整[s] | 1 ~ 7 | 2 ~ 7 | 3 ~ 7 |
大壓力[kgf] | 70 ~ 700 | 230 ~ 800 | 460 ~ 1000 |
機械高度(可調)[mm] | 790 ~ 890 | 940 ~ 1050 | 1150 ~ 1220 |
鉚釘長度(長)[mm] | 100 | 150 | 200 |
喉 深[mm] | 105 | 120 | 125 |
鉚頭轉速[R.P.M] | 1400 | ||
大工作面[mm] | 130×230 | 190×320 | 190×320 |
重 量[kg] | 80 | 120 | 170 |
