大噸位油壓重型材料架

 材料架又名開卷機，是卷狀板材實現自動化加工必備輔助設備，其作用是放置料卷，并將卷料逐步開卷自動化的送入整平機中，使得整個沖壓生產實現自動化的運行。材料架的種類眾多，不過載重量大、定制化程度高、適用范圍廣的還是當屬重型材料架。
　　

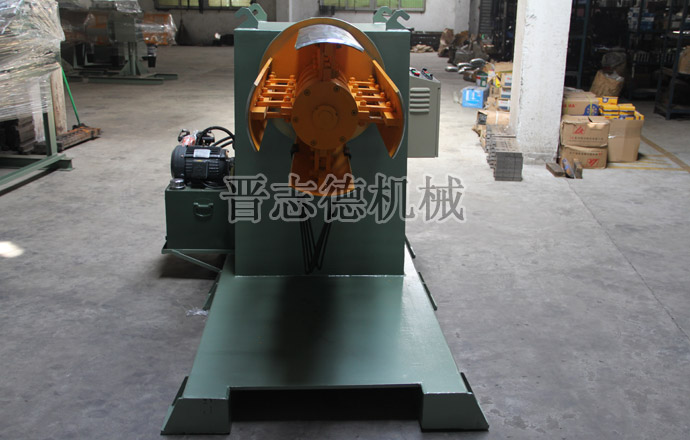

　　普通的重型材料架采用的是手搖式擴張，四片托料瓦板承載料卷的方式，其結構已經十分成熟，適用也為廣泛，只是在汽車、五金等加工行業，往往卷料并不局限于輕型料卷，往往會很寬、很重，這些就要用到油壓重型材料架，使用油壓擴張來替代傳統的手搖擴張，不過這類材料架在載重很大時還是會存在不小的問題，問題點主要有三大方面：
　　
　　1、在送卷的過程中如遇重量較大的板材或者出現過度放卷的情況均會導致生產線主機與材料架間的一段板材下垂現象的產生，即送卷穩定性差，甚至造成板材松卷的問題，以上情況均會對板材的開卷、校平質量以及對設備的壽命有較大的影響；
　　2、送卷過程，用以約束卷料避免其沖出主軸的護擋存在安裝麻煩、安全系數較低的問題；
　　3、與材料架配合使用的上卷裝置自動化程度低，費時費力，急需改進。

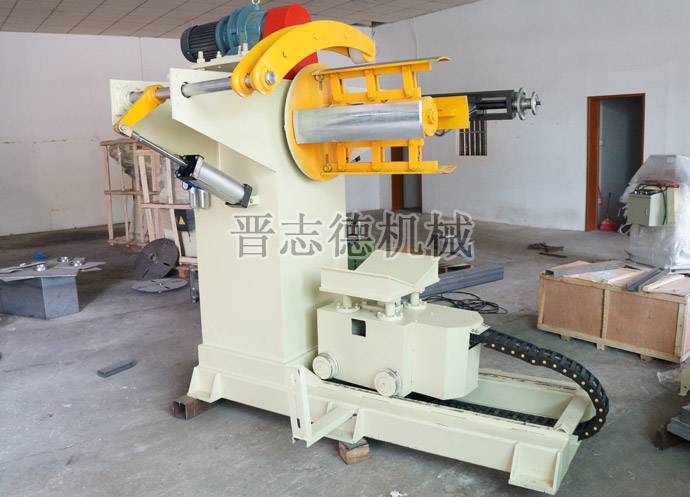

　　而這三大問題主要出現在大噸位卷料開卷上，為從根本上解決此類問題，晉志德機械研發生產了一種大噸位油壓重型材料架，其相比傳統油壓重型材料架增加了上料臺車、托料臂、擋料臂、壓料臂、定位柱，具有四大性能優點：
　　
　　1、在板材放卷的過程中，壓料臂可以對放卷的板材施加壓力，使其放卷穩定，且有效避免了放卷過程中板材松卷的現象，同時配合氣動擋料臂、托料臂可以有效解決板材送料過程中下垂的問題；
　　2、在板材放卷的過裝置程中，板材對背板的摩擦較大，定位柱的設置使得板材卷與背板間存在一定間隙，避免了對背板的摩檫作用，且可以確保板材放卷穩定。
　　3、油壓上料臺車的配備，使得上料實現自動化，安全可靠，使用方便；
　　4、在板材放卷過程中，氣動擋料臂代替傳統A型鐵用以約束板材卷，避免板材卷沖出主軸，有效提高了板材放卷過程的安全性，同時簡化了上料步驟。
　　大噸位油壓重型材料架使用時，將卷料放置油壓上料臺車上，依靠液壓缸調節支撐機構的高度，啟動電機，滑座開始在滑軌上滑動，將卷料輸送至材料架的主軸外圍的護板上，并引出卷料端頭，使其進入整平機中國，將氣動擋料臂的擋料裝置向主軸移動，移動至主軸的一端置于卡槽內為止，通過氣缸驅動，將材料架壓料輥壓在料卷上，開啟材料架馬達，主軸開始轉動，即卷料開始放卷。
