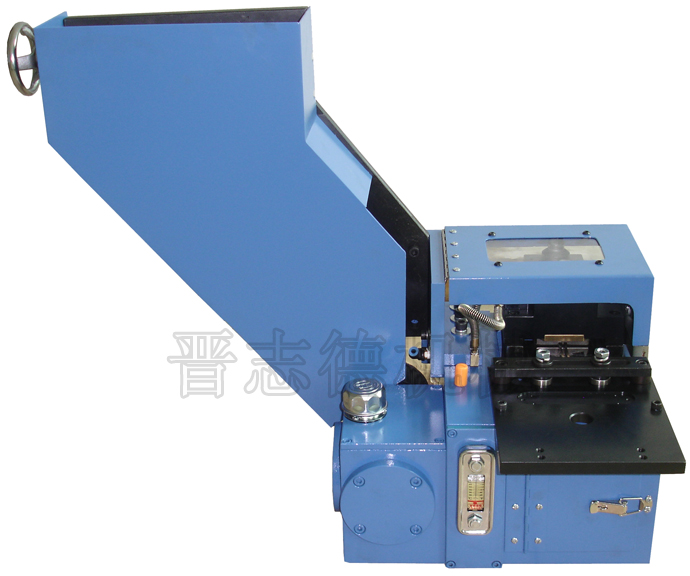

夾式送料機皮帶調整及送料長度設定

 在夾式送料機使用之前，需檢查及確認驅動計時皮帶的張力是否合適及設定送料的長度。
　　夾式送料機皮帶（即送料線高度）的調整
　　皮帶的調整關系著夾式送料機的送料角度的正確與否，因此在使用前的調整是非常重要的，當調整整部送料機的高度時，皮帶就必須作相對的調整，以下為調整的方法:
　　1、放松皮帶，并使皮帶完全脫離送料的齒輪。
　　2、啟動沖床，并使沖床旋轉至360度（12點鐘的方向）（180度為下死點）。
　　*當模具導引銷（Pilot Pin）脫離材料時；送料機仍處于放松狀況（放松區間），未夾緊材料，易造成材料移動面產生送料不準的問題。則改旋轉（345-350度）此為較特殊模具,需作此調整。
　　3、旋轉送料機的齒輪，并使送料刻度尺-零對零（上活動刻度尺-零對零（0）單位，對準下固定刻度尺零（0）單位（需為前進時零對零）
　　4、使皮帶套上送料機的齒輪及旋緊固定，并注意使用送料刻度尺-零對零。

　　夾式送料機送料長度的設定
　?。ㄒ唬┛焖倭恳幍氖褂茫?br /> 　　送料長度的連續調整可經由一般方法，換言之，可經由調整驅動曲柄的偏心率：夾式送料機經由快速量規來取代送料長度的調整，這簡化了設定操作，快速量規的配置及大小是依據零量規而設計：
　　至于快速量規的厚度則依各使用者的送料長度而制作的。
　　送料長度=Lmm，則快速量規的厚度約=（1/2L）+9.00（歸零塊規）±0.05＞%(mm)=＝﹥其中歸零塊規為固定物，不要取出。只要更換長度塊規就好。
　　長度塊規的厚度=（送料長度/2）+歸零塊規。——范例說明：（m/m）

送料厚度	1.27	2.54	5.08	6.00	7.50	11.5	14.0	20.0	30.0	40.0
塊規厚度	0.64	1.27	2.54	3.00	3.75	5.75	7.0	10.0	15.0	20.0

歸零塊規與送料長度的關連：

送料長度范圍	0-10	10-20	20-30	30-40	40-50
塊規厚度	9.00	9.03	9.05	9.10	9.15

由于送料夾子和放松夾子重疊的關系，因此送料角度無法達到理論上的180度，所以塊規厚度必須作適當的調整。
　　快速量規（塊規）的插入固定以下列順序執行：
　　1、放松固定螺母，放松偏心螺桿。
　　2、插入快速量規（送料長度塊規）于歸零塊規之上，偏心螺桿固定片之下
　　3、旋轉偏心螺桿至緊密。
　?。ǘ┦褂糜螛丝ǔ叻椒ǎ?br /> 　　1、放松固定螺母，調整偏心螺桿至所需長度，上游標單位為0.1mm,下游標單位為2mm。
　　2、鎖緊固定螺母即可。
