大型有動力雙頭材料架

 雙頭材料架，又名雙頭放料架，屬立式材料架的一種，與大多數立式材料架（如輕型材料架、重型材料架等）采用單卷料筒放料，料卷用完需整線停機進行重新漲縮上料不同，雙頭材料架采用的是對稱布置的雙卷料筒進行放料開卷，具有開卷速度快，無停機更換料卷等優勢，特別適用于中、厚板高速?zèng)_壓場合。
　　　
　　晉志德大型有動力雙頭材料架則是雙頭材料架中一種比較特殊的機型，相比標準的有動力材料架，其增加了壓料臂裝置、托料臂裝置和油壓擴張裝置，使其能用于厚板、大型料卷的快速放料開卷，目前主要用于厚板鋁料、矽鋼片的高速?zèng)_壓生產。
　　　

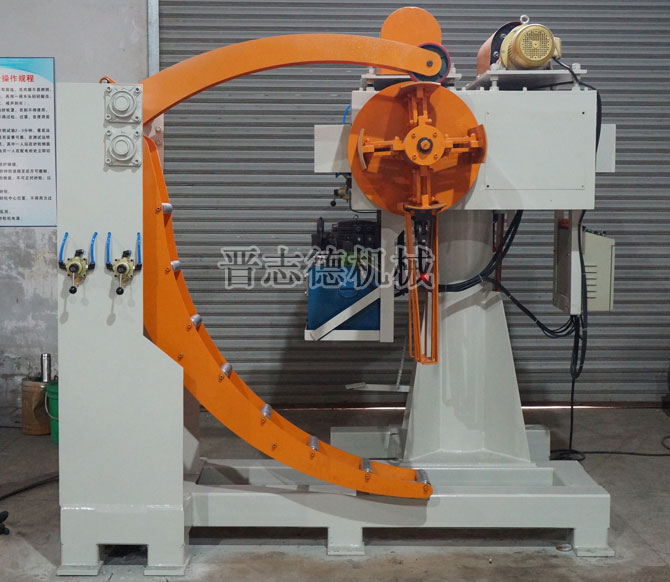

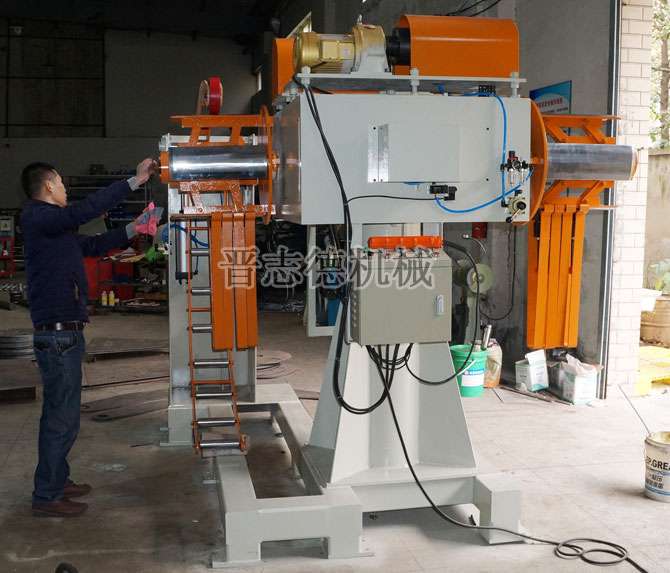

　　晉志德大型有動力雙頭材料架由馬達、傳動裝置、兩個漲縮卷筒、回轉機構、轉臺箱、壓料臂、托料臂、油壓站、離合器踏腳、立柱、機座等結構組成，兩個驅動馬達設置在機臺的頂部與傳動裝置相連；兩個漲縮卷筒對稱的布置在回轉機構的兩側，由扇形托料瓦板、卷筒軸、滑塊、拉桿、漲縮缸、高速旋轉接頭等裝配組成，卷筒軸上裝有滑塊，通過固定螺母、卡套與拉桿相連接，拉桿與漲縮缸的活塞相連接，滑塊可在卷筒軸上的T型槽內滑動，扇形托料瓦板通過滑塊與卷筒軸相連接，由于卷筒軸端蓋的限制，使得扇形托料瓦板只能作徑向運動；壓料臂是在料卷套在卷筒上使用時，防止料卷散料；托料臂則用于輔助料卷的開卷和后續整平機的入料；油壓站固定在機臺機架旁為漲縮裝置提供漲縮動力；同時晉志德大型有動力雙頭材料架A型鐵采用快換式結構，拉起閘塊，即可使A型鐵在托料瓦板上活動，推平閘塊則能抱緊托料瓦板，完成料卷的定位，操作簡單、快捷，能快速的實現對托料瓦板上的卷料進行更換。
　　　

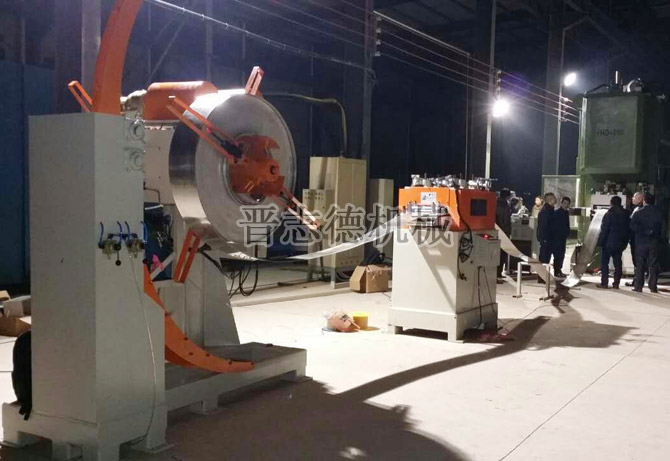

　　大型有動力雙頭材料架使用時，由油壓擴張完成料卷的張緊，快換式A型鐵快速的完成料卷的定位，壓料臂、托料臂的配合確保材料架穩定的開卷，同時當工作位置上的托料瓦板上的卷料用完后，壓下離合器踏腳裝置旋轉回轉機構，人工轉位，使另一端早已裝完了備用卷料的托料瓦板轉入工作位置，空卷料端換到另一側準備裝卷料，實現了無停機高速?zèng)_壓生產。
