重型材料架操作說明

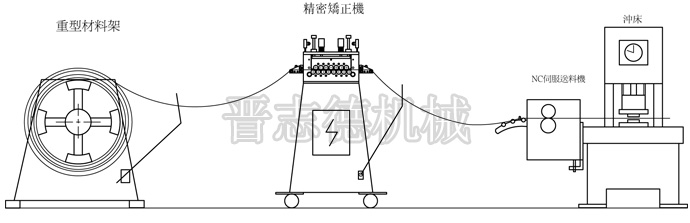

 重型材料架因其承載量大、故障率低、價格實惠是目前沖壓生產線使用多的放料、開卷設備，其工作原理是由電氣控制，變頻器控制其速度，同時通過24V接觸式感應來實現材料架的啟動和停止，從而實現整臺機器的正常運轉。
　　重型材料架操作說明：
　　1、接通380V三相電源，啟動材料架，檢查其實際轉動方向，材料應向上送料，垂料向24V感應架方向。
　　2、根據材料厚度及整平機或者送料機位置，調整好材料架距離位置，使出料順利進入整平機或送料機，如只配合送料機，應根據送料長度，調整好一定的待料區，當料架中心高頭與沖床工作面基本平等時，與送料裝置進料口距離在4米~4.5米，當料架與沖床工作過高或過低，適當調大送料距離，調正出料方向。
　　3、反時針轉動料架手柄，調小托料板直徑（小于材料內徑），對角各裝1塊擋料板(A型鐵)，裝上卷料，順時針轉動料架手柄，張緊卷料內圈，再在另兩塊料板上裝上擋料板，應該注意根據材料，擋料板不能把卷料夾得過緊，應留有2-5mm的空隙，否則會影響出料，正時針轉動料架手柄，托緊卷料。
　　
　　4、根據生產需要，調整24V感應架高低，適當控制出料長度。
　　5、自動運行中為感應控制，面板上可直接調整送料速度，如需要點動功能，面板上先選擇手動調整好方向（正轉/反轉）再按寸動，速度亦可調整。電控箱控制說明：

電源開關狀態	材料架工作狀態
1.關(OFF)	電源被切斷，材料架不能動作。
2.手動(MANU)	材料架處于點動狀態，由“正轉”或“反轉” 按鈕控制材料架的正反轉。
3.自動(AUTO)	材料架處于自動狀態，由感應電路控制運行。

6、發現材料架送料有異常現象，應即時按下急停開關，同時沖床也會停止，恢復異常后先復位急停開關（旋開），沖床才能正式啟動。
