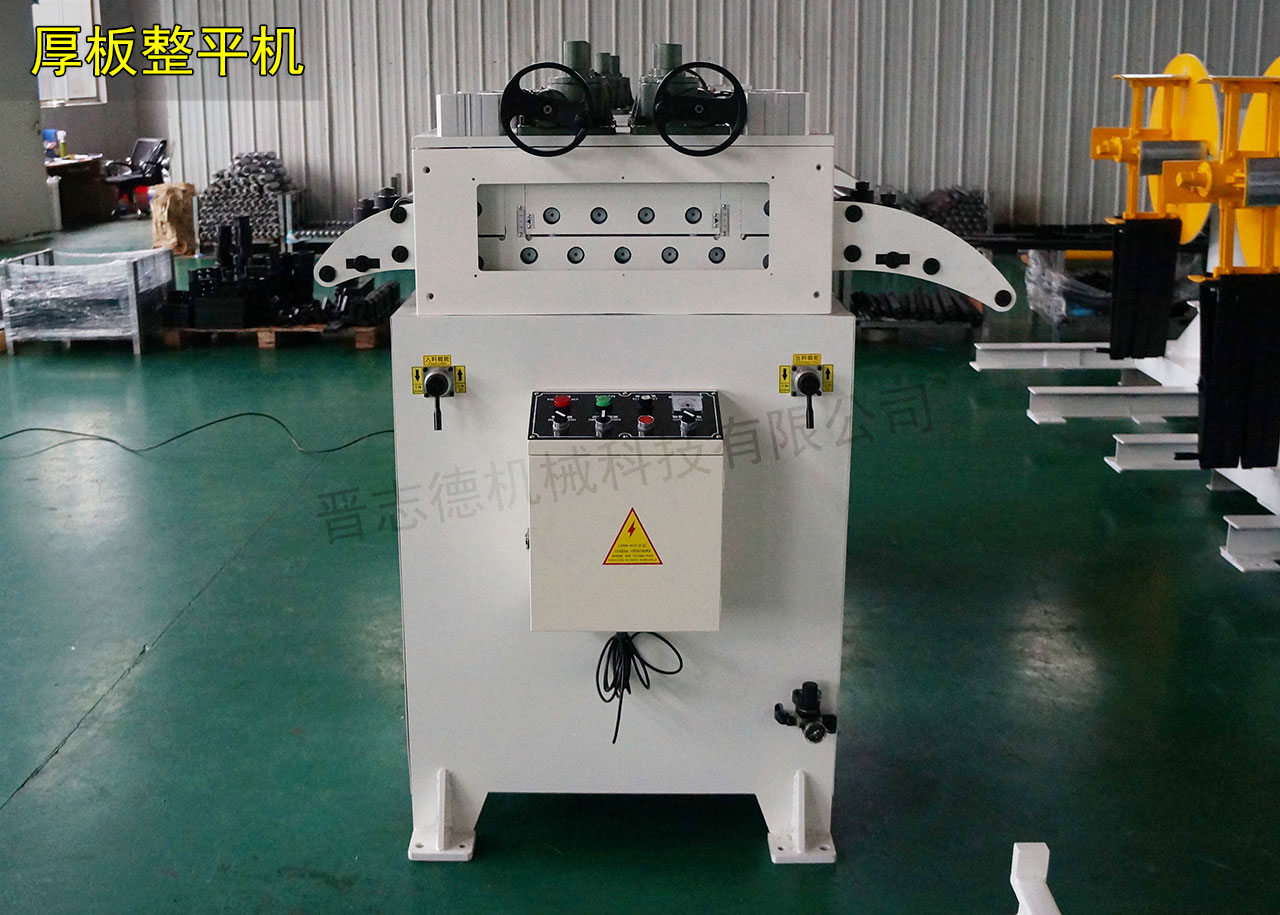

厚板整平機

800寬厚板整平機



沖壓制造行業除需使用到0-3.0mm的薄板、中板材料外，同樣也會用到3.0mm以上的厚板材料，用于此類厚板材料整平的設備則稱為厚板整平機，厚板整平機又分為適用料厚0.5-4.5mm與適用料厚1.0-6.0mm的這兩種款式，它們的外觀為相似，但其使用的滾筒直徑、馬達的大小及齒輪齒合的角度是不同的。
　　
　　厚板整平機以薄板、中板機型的外觀與結構上存在很大的差異，其不再使用的是彈簧壓料、手輪調整的方式，而是針對厚板量身制作了氣缸壓料，蝸輪蝸桿調節裝置，在保證整平質量的同時避免由于壓力過大損壞材料及整平輥軸，整平調節由傳統手輪調節改為蝸輪蝸桿調節方式，可作精細的調整，確保高效精密整平。同時厚板整平機進、出料口各加裝一組入料滾輪，保證它們與下方的滾輪壓緊板料，實現對不同厚度板料的傳送與整平。上、下滾輪輔助加強裝置的加裝，確保了板料整平的可靠性，是目前沖壓行業先進的厚板整平設備。
　　
　　晉志德厚板整平機采用上4/下5的滾輪結構，整平滾輪均加強防止在對厚板整平時，受到過大的反作力，經長時間使用后發生變形。實際使用時，在四組整平上滾輪順時針旋轉帶動下，板料經過過渡板繼續前進，來到整平機入料上滾輪、入料下輥軸之間，此時，通過壓料氣缸，控制后軸滑塊固定板、后軸滑塊、同步齒輪以及入料過渡齒輪—起向下運動，同步齒輪、齒條嚙合，保證向上、下運動的一致。當入料上滾輪、入料下輥軸充分壓緊板料；由于入料過渡齒輪與入料過渡齒輪均是由入料下輥軸固定連接，入料過渡齒輪將順時針旋轉，與入料過渡齒輪嚙合的入料過渡齒輪逆時針旋轉，經過一系列的傳動，整平機入料下輥軸發生順時針旋轉、入料上滾輪逆時針旋轉，從而使得板料沿著過渡板向前運動，離開整平機構，這就是板料在整平機構中的傳送及整平過程。
