二合一精密整平送料機

 目前，一條完整的精密中薄板沖壓自動化生產線上，金屬中薄板料卷先由重型材料架放料開卷，然后由精密整平機整平，再由安裝在沖床側邊的送料機為沖床送料完成自動化加工生產。此種加工方式精密整平機與送料機之間需預留很長一段待料區，特別是搭配大噸位沖床使用時，待料區往往達到了3米以上，這樣不僅使得整個生產線占地空間過大，降低車間空間的利用率；而且會使整平、送料同步性不好，整體沖壓精度很難得到可靠的保證，不符合現代化精密加工生產之需求。
　　　
　　為此，晉志德機械特為沖壓客戶生產了一種二合一精密整平送料機，其將精密整平機與NC送料機組合為一體，使其整體結構緊湊并兼具整平與送料兩項功能，能在對金屬中薄板進行整體整平的同時，向后序加工設備送料，無需預留待料區，占地空間小，機臺同步性好，大的提高了車間空間的利用率，并提升了整平、送料精度與沖壓成品品質。
　　晉志德機械二合一精密整平送料機將傳動型式由普通馬達與減速機傳動型式，換用日本三菱伺服馬達精密數控傳動，電控系統采用行業高標準：日本三菱伺服馬達與驅動器、三菱PLC、7寸高精度觸摸屏，同時整平送料結構、滾筒的排布、傳動、間隙的布置都經過精細的測量計算，整平送料精度更高且能始終保持穩定。

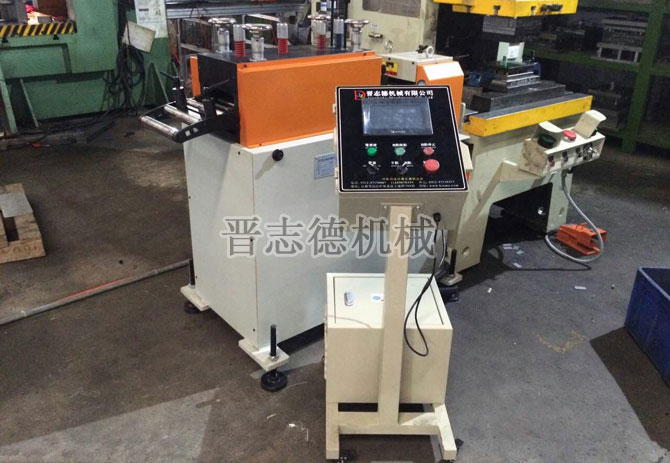

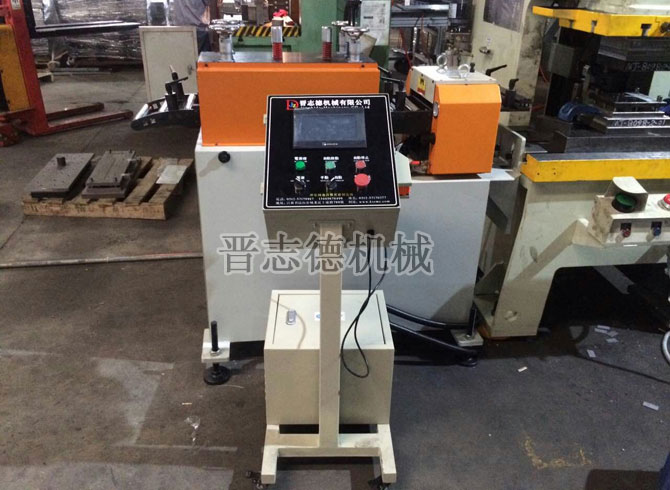

　　二合一精密整平送料機在操作上，將控制電箱與機身主體分離，從根本上確保操作的安全性且避免振動損壞電器組件，操作方式采用7寸高精度觸摸屏操作方式，配合手柄操作盒，試機、設定、使用簡單快捷。
　　　
　　晉志德二合一精密整平送料機在穿料入料完畢后，啟動送料伺服馬達，材料在上送料滾筒與下送料滾筒之間輸送，在送料瞬間，整平機頭動作，材料在下整平滾筒機構與上整平滾筒機構的整平工作滾筒之間在送料的同時，材料被整平。
　　　
　　二合一精密整平送料機送料到位，沖床開始沖壓動作，當沖模的導正銷接觸到材料上的定位孔時，旋轉氣缸帶動上送料滾筒抬起，同時，開閉氣缸的活塞桿伸出，使上基板繞軸稍轉過一個角度，使上基板向上抬起并使上整平滾筒機構的整平工作滾筒向上抬起，此時，上送料滾筒及上整平滾筒機構的整平工作滾筒從材料上抬起，材料處于放松狀態，材料由沖模的導正銷定位；當沖模完成沖壓動作，導正銷脫離材料上的定位孔時，啟動旋轉氣缸帶動上送料滾筒回復原位并將材料夾緊，同時，開閉氣缸的活塞桿回縮，使上基板回復原位，使上整平滾筒機構的整平工作滾筒回復原位并將材料夾緊；當沖模完全打開時，啟動二合一精密整平送料機送料伺服馬達送料，在送料瞬間，整平機頭啟動對材料進行整平；如此循環，實現材料的整平、送料。
